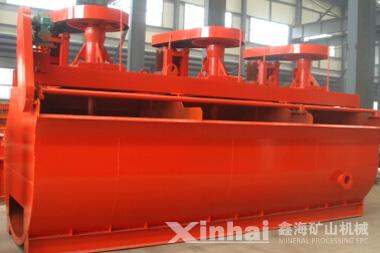

XCF充氣浮選機
XCF的浮選機是一款自吸式的攪拌型的充氣式浮選機，但是它可以作文網KYF型號的礦用浮選機的吸入槽。有效容積最大可以是40立方左右。
XCF-8型號的浮選機，其中的8代表的是 “有效容積可以達到8立方” -后面的數字，可以代表XCF浮選機的容積
產品改進措施：
本機器的槽體和KYF浮選機的槽體幾乎是可以通用。唯一不同的是XCF的葉輪上放有一個蓋板，這樣就可以形成一個負壓區，從而可以達到自吸礦漿的目的，但是功耗比較高一些。
XCF浮選機的產品優勢：
XCF的優勢在于攪拌能力比較強，另外結構也很簡單，吸入的礦漿和空氣可以很分散的很均勻，，而且尾砂沉積也比較少，圓周速度低，功耗小。由于它的攪拌槽可以和KYF浮選機相似，因此這兩種機器可以相互的配合工作。
xcf浮選機原理：
xcf浮選機的電機通過傳動裝置和空心主軸帶動葉輪旋轉。槽內礦漿從四周通過槽底經葉輪下葉片內緣吸入葉輪下葉片間，與此同時，由外部給入的低壓空氣，通過橫粱、空氣調節閥、空心主軸進入下葉輪腔中的空氣分配器，然后通過空氣分配器周邊的小孔進入葉輪下葉片間，礦漿與空氣在葉輪下葉片間進行充分混合后，由葉輪下葉片外緣排出。
由于葉輪旋轉和蓋板、中心筒的共同作用，在葉輪上葉片內產生一定的負壓，使中礦泡沫和給礦通過中礦管和給礦管流人中心筒內，并進入葉輪上葉片間，最后從上葉片外緣排出。由葉輪下葉片外緣排出的礦漿和空氣混合物與葉輪上葉片外緣排出的中礦和給礦經安裝在葉輪周圍的定子穩流并定向后，進入槽內主體礦漿中，礦化氣泡上升到礦漿表面形成泡沫層，礦漿一部分返回葉輪下葉片間進行再循環，另一部分通過槽間壁上的流通孔進入下一槽進行再選別或作為某一最終產品排出。葉輪隔離盤的作用是使下葉片排出的礦漿和空氣混合物不影響葉輪上葉片的吸漿
XCF浮選機技術參數：
| 型號 | 有效容積 (m3) | 處理能力(m3/min) | 葉輪直徑 (mm) | 葉輪轉速(r.p.m) | 鼓風機風壓(Kpa) | 最大充氣量 (m3/m2.min) | 攪拌用電機功率 (kw) | 刮板用電機功率 (kw) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| XCF-1 | 1 | 0.2-1 | 400 | 358 | ≥12.6 | 2 | 5.5 | 0.75 | 1004 |
| XCF-2 | 2 | 0.4-2 | 470 | 305 | ≥14.7 | 2 | 7.5 | 1.1 | 1158 |
| XCF-3 | 3 | 0.6-3 | 540 | 266 | ≥19.8 | 2 | 11 | 1.5 | 2259 |
| XCF-4 | 4 | 1.2-4 | 620 | 225 | ≥19.8 | 2 | 15 | 1.5 | 2170 |
| XCF-8 | 8 | 3.0-8 | 720 | 175 | ≥21.6 | 2 | 22 | 1.5 | 4379 |
| XCF-16 | 16 | 4-16 | 860 | 160 | ≥25.5 | 2 | 37 | 1.5 | 6299 |
| XCF-24 | 24 | 4-24 | 950 | 153 | ≥30.4 | 2 | 37 | 1.5 | 8000 |
| XCF-38 | 38 | 10-38 | 1050 | 136 | ≥34.3 | 2 | 55 | 1.5 | 10136 |
