耙式濃縮機,提耙式濃縮機
日期：2021-04-19

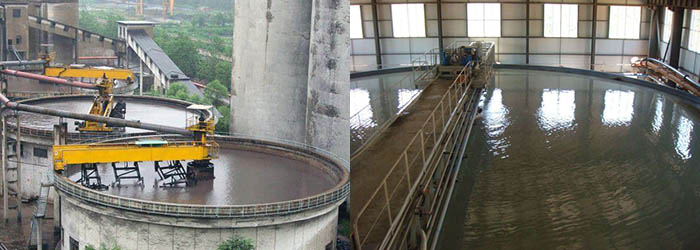

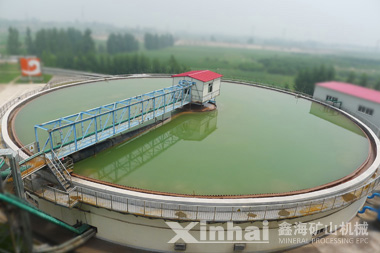

耙式濃縮機是由圓形的斜底池子和繞中心軸旋轉的耙組成濃縮設備，
工作原理：
耙式濃縮機主要是依據重力的作用，使之懸浮的顆粒結合液體分離的工藝，這樣的工藝可以提高給礦流的固體濃度，礦漿的實現就是利用耙式濃縮機的懸浮液中的重力沉淀而形成的效果。
需要濃縮的料漿從濃縮機中心給人后,在機內形成了放射狀上升流。其中較大的顆粒沉降于濃縮機的下部,經過旋轉的耙子將沉砂集中在排砂口連續式間斷排出,細小顆粒及澄清的液體由溢流口流出
主要優點是
采用獨特的橋架設計，剛性強度好，過載能力強。
周邊驅動，能耗低，運行平穩可靠。
操作簡單，維護方便，可實現遠程控制。
主要的應用范圍
耙式濃縮機主要用在選礦過程中精選的脫水處理和選礦過程中濕選，它主要用在第一個階段，也就是我們經常說的濃縮，該產品的放置位置一般是在精選和過濾設備之間的位置，有時候會放在精選后的脫水，除了用在選礦行業上，也有可能用在化工工業或者選煤行業也可以進行脫水作用
耙式濃縮機的技術參數
| 型號 | 濃縮池直徑 (mm) | 濃縮池中心深度 (mm) | 處理能力(t/d) | 沉淀面積(m2) | 電機型號 | 電機功率 | 重量 | 備 注 |
|---|---|---|---|---|---|---|---|---|
| NG-15 | 15000 | 3612 | 88～390 | 177 | Y132(M2)-6 | 5.5 | 11702 | 有手動提耙式 |
| NG-18 | 18000 | 3500 | 127~560 | 255 | Y132(M2)-6 | 5.5 | 9718 | |
| NG-24 | 24000 | 3400 | 226~1000 | 452 | Y160M-6 | 7.5 | 24000 | |
| NG-30 | 30000 | 3940 | 353~1570 | 707 | Y160M-6 | 7.5 | 31000 | |
| NG-45 | 45000 | 5060 | 790~2400 | 1590 | Y160L-6 | 11 | 50640 | |
| NG-53 | 53000 | 5070 | 1000~3400 | 2202 | Y160L-6 | 11 | 60910 |
